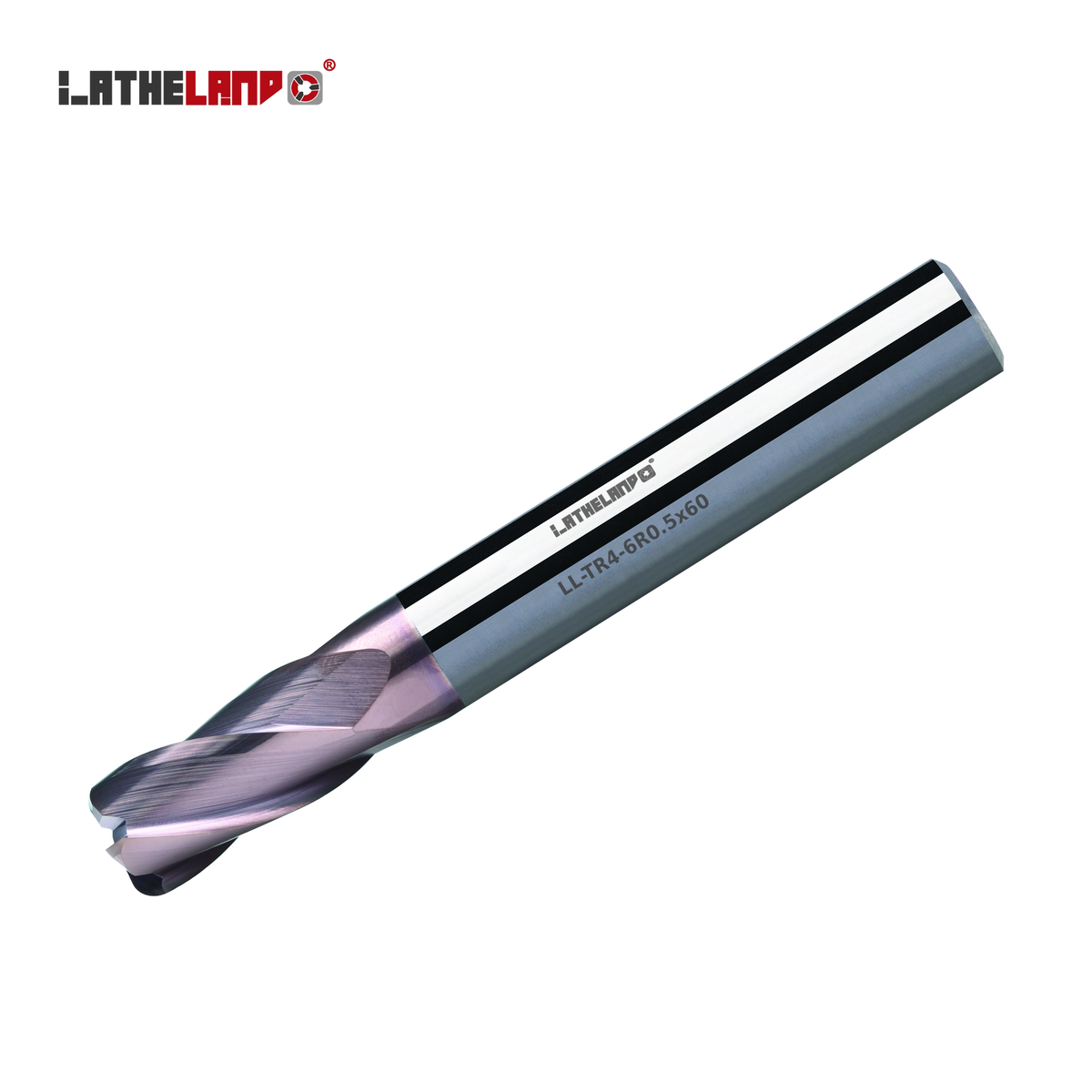

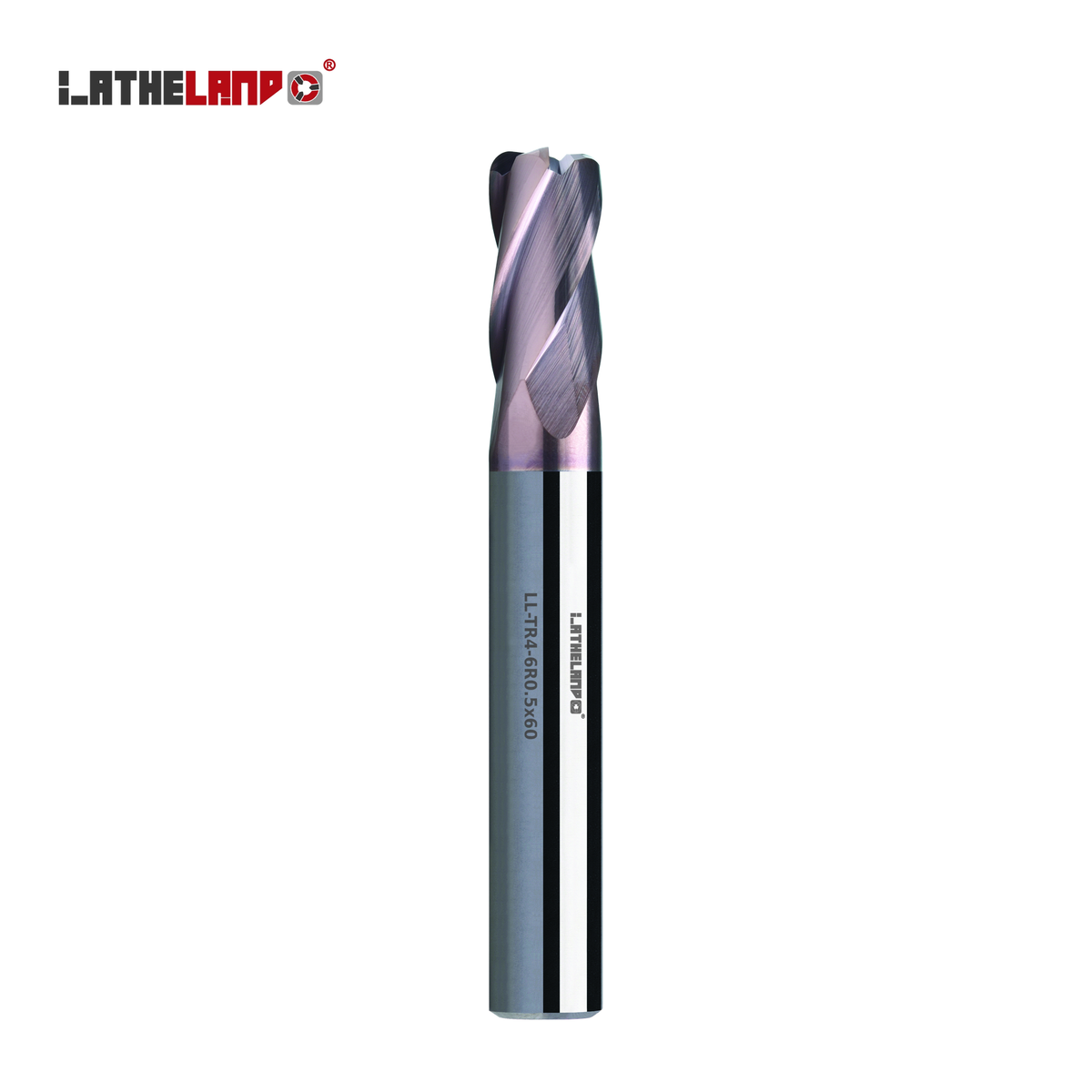

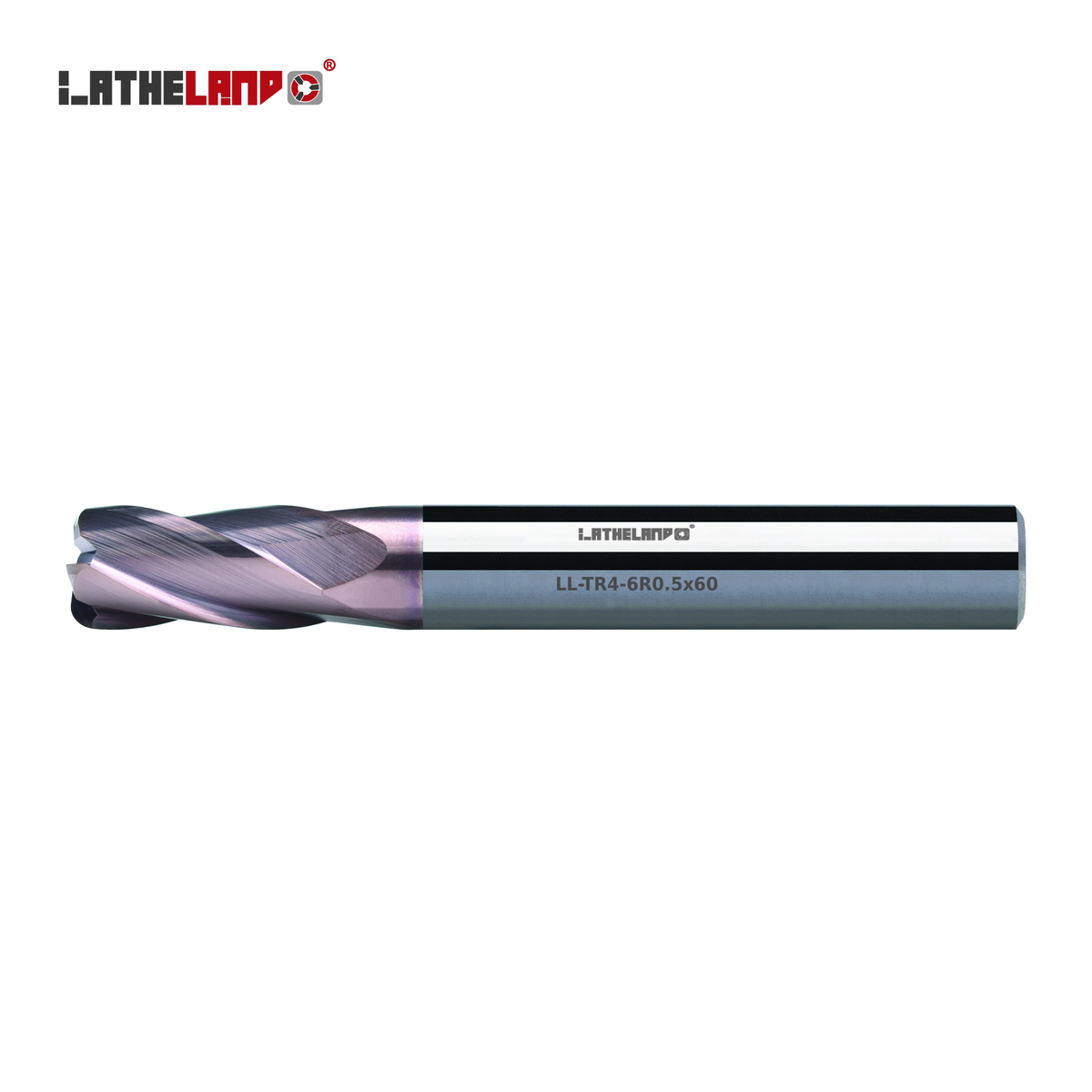

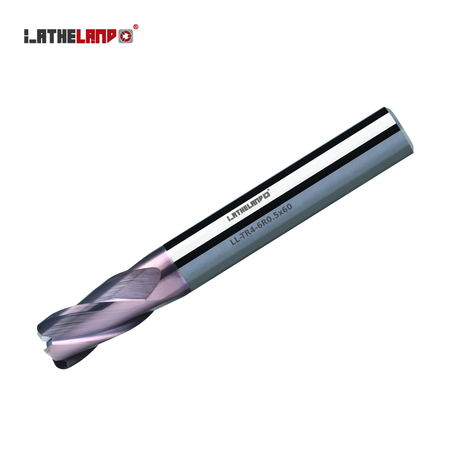

4-flute torus (corner radius) end mill for high-speed milling of hardened steels.
Specifications
| Material |
Solid carbide |
| Coating |
AlTiSiN multilayer (hardness 3,800 HV, oxidation resistance above 1,100 °C) |
| Flutes |
4 |
| Helix angle |
30° |
| Shank tolerance |
h5 |
| Workpiece hardness |
50–70 HRC |
| Sizes available |
102 |
Features
- For hardened steels 50–70 HRC
- 30° helix
- Recessed neck for clearance in deeper cuts
- h5 precision shank

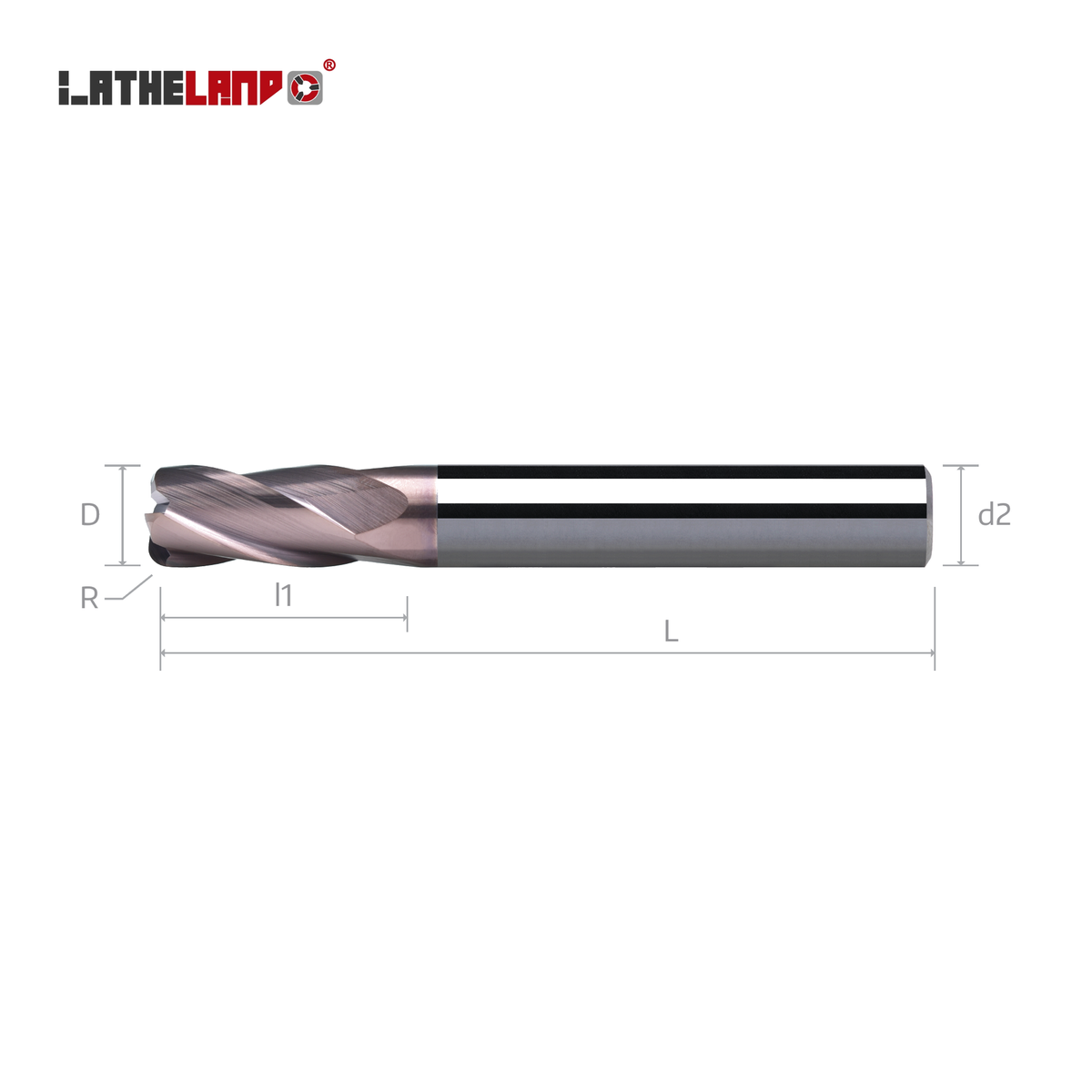

Size table (all dimensions in mm)
| SKU |
Ø D |
R |
l1 cutting |
L overall |
d1 neck |
d2 shank |
| LL-TR4-1R0.1x50 |
1 |
0.1 |
2.5 |
50 |
0.95 |
4 |
| LL-TR4-1R0.2x50 |
1 |
0.2 |
2.5 |
50 |
0.95 |
4 |
| LL-TR4-1R0.3x50 |
1 |
0.3 |
2.5 |
50 |
0.95 |
4 |
| LL-TR4-1.5R0.1x50 |
1.5 |
0.1 |
4 |
50 |
1.45 |
4 |
| LL-TR4-1.5R0.2x50 |
1.5 |
0.2 |
4 |
50 |
1.45 |
4 |
| LL-TR4-1.5R0.3x50 |
1.5 |
0.3 |
4 |
50 |
1.45 |
4 |
| LL-TR4-1.5R0.5x50 |
1.5 |
0.5 |
4 |
50 |
1.45 |
4 |
| LL-TR4-2R0.1x50 |
2 |
0.1 |
6 |
50 |
1.94 |
4 |
| LL-TR4-2R0.2x50 |
2 |
0.2 |
6 |
50 |
1.94 |
4 |
| LL-TR4-2R0.3x50 |
2 |
0.3 |
6 |
50 |
1.94 |
4 |
| LL-TR4-2R0.5x50 |
2 |
0.5 |
6 |
50 |
1.94 |
4 |
| LL-TR4-2.5R0.1x50 |
2.5 |
0.1 |
6 |
50 |
2.4 |
4 |
| LL-TR4-2.5R0.2x50 |
2.5 |
0.2 |
6 |
50 |
2.4 |
4 |
| LL-TR4-2.5R0.3x50 |
2.5 |
0.3 |
6 |
50 |
2.4 |
4 |
| LL-TR4-2.5R0.5x50 |
2.5 |
0.5 |
6 |
50 |
2.4 |
4 |
| LL-TR4-3R0.1x50 |
3 |
0.1 |
8 |
50 |
2.85 |
4 |
| LL-TR4-3R0.1x60 |
3 |
0.1 |
8 |
60 |
2.85 |
6 |
| LL-TR4-3R0.2x50 |
3 |
0.2 |
8 |
50 |
2.85 |
4 |
| LL-TR4-3R0.2x60 |
3 |
0.2 |
8 |
60 |
2.85 |
6 |
| LL-TR4-3R0.3x50 |
3 |
0.3 |
8 |
50 |
2.85 |
4 |
| LL-TR4-3R0.3x60 |
3 |
0.3 |
8 |
60 |
2.85 |
6 |
| LL-TR4-3R0.5x50 |
3 |
0.5 |
8 |
50 |
2.85 |
4 |
| LL-TR4-3R0.5x60 |
3 |
0.5 |
8 |
60 |
2.85 |
6 |
| LL-TR4-3R1x50 |
3 |
1 |
8 |
50 |
2.85 |
4 |
| LL-TR4-3R1x60 |
3 |
1 |
8 |
60 |
2.85 |
6 |
| LL-TR4-4R0.1x60 |
4 |
0.1 |
9 |
60 |
3.8 |
4 |
| LL-TR4-4R0.1x75 |
4 |
0.1 |
10 |
75 |
3.8 |
6 |
| LL-TR4-4R0.2x60 |
4 |
0.2 |
9 |
60 |
3.8 |
4 |
| LL-TR4-4R0.2x75 |
4 |
0.2 |
10 |
75 |
3.8 |
6 |
| LL-TR4-4R0.3x60 |
4 |
0.3 |
9 |
60 |
3.8 |
4 |
| LL-TR4-4R0.3x75 |
4 |
0.3 |
10 |
75 |
3.8 |
6 |
| LL-TR4-4R0.5x60 |
4 |
0.5 |
9 |
60 |
3.8 |
4 |
| LL-TR4-4R0.5x75 |
4 |
0.5 |
10 |
75 |
3.8 |
6 |
| LL-TR4-4R1x60 |
4 |
1 |
9 |
60 |
3.8 |
4 |
| LL-TR4-4R1x75 |
4 |
1 |
10 |
75 |
3.8 |
6 |
| LL-TR4-6R0.1x60 |
6 |
0.1 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R0.1x75 |
6 |
0.1 |
13 |
75 |
5.8 |
6 |
| LL-TR4-6R0.2x60 |
6 |
0.2 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R0.2x75 |
6 |
0.2 |
13 |
75 |
5.8 |
6 |
| LL-TR4-6R0.3x60 |
6 |
0.3 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R0.3x75 |
6 |
0.3 |
13 |
75 |
5.8 |
6 |
| LL-TR4-6R0.5x60 |
6 |
0.5 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R0.5x75-C13 |
6 |
0.5 |
13 |
75 |
5.8 |
6 |
| LL-TR4-6R0.5x75-C20 |
6 |
0.5 |
20 |
75 |
5.8 |
6 |
| LL-TR4-6R0.5x100 |
6 |
0.5 |
13 |
100 |
5.8 |
6 |
| LL-TR4-6R1x60 |
6 |
1 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R1x75 |
6 |
1 |
13 |
75 |
5.8 |
6 |
| LL-TR4-6R1.5x60 |
6 |
1.5 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R1.5x75 |
6 |
1.5 |
13 |
75 |
5.8 |
6 |
| LL-TR4-6R2x60 |
6 |
2 |
11 |
60 |
5.8 |
6 |
| LL-TR4-6R2x75 |
6 |
2 |
13 |
75 |
5.8 |
6 |
| LL-TR4-8R0.2x75 |
8 |
0.2 |
16 |
75 |
7.8 |
8 |
| LL-TR4-8R0.3x75 |
8 |
0.3 |
16 |
75 |
7.8 |
8 |
| LL-TR4-8R0.3x100 |
8 |
0.3 |
19 |
100 |
7.8 |
8 |
| LL-TR4-8R0.5x75-C16 |
8 |
0.5 |
16 |
75 |
7.8 |
8 |
| LL-TR4-8R0.5x75-C19 |
8 |
0.5 |
19 |
75 |
7.8 |
8 |
| LL-TR4-8R0.5x75-C25 |
8 |
0.5 |
25 |
75 |
7.8 |
8 |
| LL-TR4-8R0.5x100 |
8 |
0.5 |
19 |
100 |
7.8 |
8 |
| LL-TR4-8R1x75 |
8 |
1 |
16 |
75 |
7.8 |
8 |
| LL-TR4-8R1x100 |
8 |
1 |
19 |
100 |
7.8 |
8 |
| LL-TR4-8R1.5x75 |
8 |
1.5 |
16 |
75 |
7.8 |
8 |
| LL-TR4-8R1.5x100 |
8 |
1.5 |
19 |
100 |
7.8 |
8 |
| LL-TR4-8R2x75 |
8 |
2 |
16 |
75 |
7.8 |
8 |
| LL-TR4-8R2x100 |
8 |
2 |
19 |
100 |
7.8 |
8 |
| LL-TR4-10R0.3x75 |
10 |
0.3 |
19 |
75 |
9.8 |
10 |
| LL-TR4-10R0.3x100 |
10 |
0.3 |
22 |
100 |
9.8 |
10 |
| LL-TR4-10R0.5x75-C19 |
10 |
0.5 |
19 |
75 |
9.8 |
10 |
| LL-TR4-10R0.5x75-C25 |
10 |
0.5 |
25 |
75 |
9.8 |
10 |
| LL-TR4-10R0.5x100-C22 |
10 |
0.5 |
22 |
100 |
9.8 |
10 |
| LL-TR4-10R0.5x100-C30 |
10 |
0.5 |
30 |
100 |
9.8 |
10 |
| LL-TR4-10R0.5x125 |
10 |
0.5 |
22 |
125 |
9.8 |
10 |
| LL-TR4-10R0.5x150-C22 |
10 |
0.5 |
22 |
150 |
9.8 |
10 |
| LL-TR4-10R0.5x150-C30 |
10 |
0.5 |
30 |
150 |
9.8 |
10 |
| LL-TR4-10R1x75 |
10 |
1 |
19 |
75 |
9.8 |
10 |
| LL-TR4-10R1x100 |
10 |
1 |
22 |
100 |
9.8 |
10 |
| LL-TR4-10R1.5x75 |
10 |
1.5 |
19 |
75 |
9.8 |
10 |
| LL-TR4-10R1.5x100 |
10 |
1.5 |
22 |
100 |
9.8 |
10 |
| LL-TR4-10R2x75 |
10 |
2 |
19 |
75 |
9.8 |
10 |
| LL-TR4-10R2x100 |
10 |
2 |
22 |
100 |
9.8 |
10 |
| LL-TR4-10R2.5x75 |
10 |
2.5 |
19 |
75 |
9.8 |
10 |
| LL-TR4-10R2.5x100 |
10 |
2.5 |
22 |
100 |
9.8 |
10 |
| LL-TR4-12R0.3x75 |
12 |
0.3 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R0.3x100 |
12 |
0.3 |
26 |
100 |
11.7 |
12 |
| LL-TR4-12R0.5x75 |
12 |
0.5 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R0.5x100-C26 |
12 |
0.5 |
26 |
100 |
11.7 |
12 |
| LL-TR4-12R0.5x100-C35 |
12 |
0.5 |
35 |
100 |
11.7 |
12 |
| LL-TR4-12R0.5x150-C26 |
12 |
0.5 |
26 |
150 |
11.7 |
12 |
| LL-TR4-12R0.5x150-C35 |
12 |
0.5 |
35 |
150 |
11.7 |
12 |
| LL-TR4-12R1x75 |
12 |
1 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R1x100 |
12 |
1 |
26 |
100 |
11.7 |
12 |
| LL-TR4-12R1.5x75 |
12 |
1.5 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R1.5x100 |
12 |
1.5 |
26 |
100 |
11.7 |
12 |
| LL-TR4-12R2x75 |
12 |
2 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R2x100 |
12 |
2 |
26 |
100 |
11.7 |
12 |
| LL-TR4-12R2.5x75 |
12 |
2.5 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R2.5x100 |
12 |
2.5 |
26 |
100 |
11.7 |
12 |
| LL-TR4-12R3x75 |
12 |
3 |
22 |
75 |
11.7 |
12 |
| LL-TR4-12R3x100 |
12 |
3 |
26 |
100 |
11.7 |
12 |
| LL-TR4-16R0.5x90 |
16 |
0.5 |
32 |
90 |
15 |
16 |
| LL-TR4-16R1x90 |
16 |
1 |
32 |
90 |
15 |
16 |
| LL-TR4-20R0.5x100 |
20 |
0.5 |
40 |
100 |
19 |
20 |
| LL-TR4-20R1x100 |
20 |
1 |
40 |
100 |
19 |
20 |
Recommended cutting data
Starting values for stable conditions with good coolant supply. Adjust for your machine, set-up and workholding. For diameters between the listed values, interpolate between the neighbouring rows.
Spindle speed n = Vc × 1000 / (π × D) · Feed rate vf = n × fz × z (drills: vf = n × fn).
Side milling
| Workpiece material |
Hardened steel 50 ≤ HRC ≤ 55
|
Hardened steel 55 < HRC ≤ 65
|
Hardened steel 65 < HRC ≤ 70
|
| Ap – depth of cut |
0.18 × R |
0.12 × R |
0.09 × R |
| Ae – width of cut |
(D/2)-R |
(D/2)-R |
(D/2)-R |
| Vc (m/min) |
80 |
70 |
60 |
| Ø D (mm) |
fz (mm/tooth) |
| 1 |
0.035 |
0.015 |
0.014 |
| 1.5 |
0.058 |
0.024 |
0.022 |
| 2 |
0.080 |
0.032 |
0.030 |
| 2.5 |
0.108 |
0.059 |
0.040 |
| 3 |
0.135 |
0.053 |
0.050 |
| 4 |
0.190 |
0.076 |
0.072 |
| 5 |
0.243 |
0.097 |
0.092 |
| 6 |
0.300 |
0.121 |
0.115 |
| 8 |
0.402 |
0.160 |
0.152 |
| 10 |
0.480 |
0.198 |
0.188 |
| 12 |
0.560 |
0.230 |
0.219 |
| 16 |
0.640 |
0.251 |
0.240 |
| 20 |
0.660 |
0.255 |
0.250 |
Ap and Ae refer to the corner radius R and cutter diameter D. For corners, reduce the speed by about half and the feed by 50–60%. For ramping (about 1°), reduce the feed to 60–70%.
